挖掘機液壓控制系統徹底分析共賞

時間：2022-10-02 00:00

點擊：1826

專業徐工系列挖掘機整機配件批發零售：徐州聚隆機械13585399165微信同號，帶您一起了解挖掘機系統特性的研究意義：

挖掘機在作業時通常需要多個執行器同時執行任務。如圖1所示，挖掘機的液壓控制系統根據挖掘機各個執行器的傳動要求，通過所需的液壓元件與油管組合起來。該系統需控制前端執行器的復合動作，即動臂、斗桿和鏟斗的協同工作以及挖掘機的回轉。

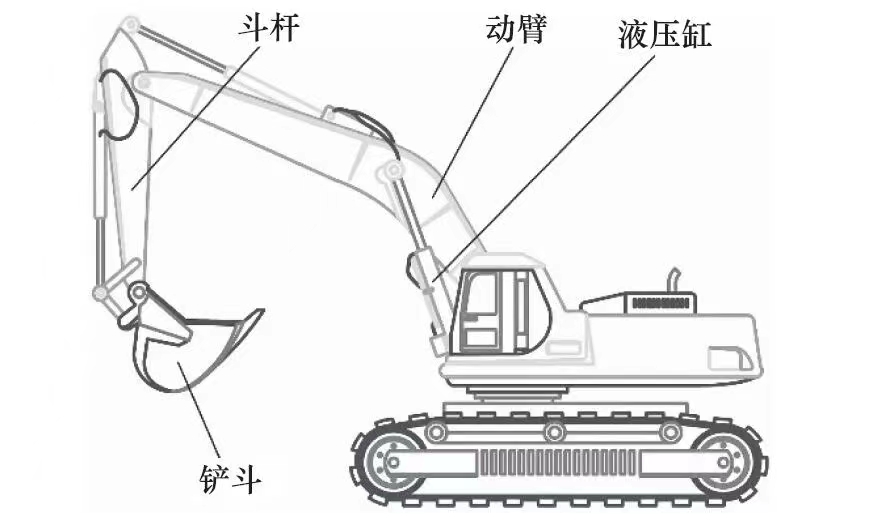

1 挖掘機結構圖

中國工程機械工業協會對國內二十余家挖掘機制造商的挖掘機銷售情況進行了統計。統計結果顯示，僅僅在2021年2月這一個月時間內，國內銷售挖掘機共計兩萬八千余臺，同比增長超過200%，挖掘機銷售市場的火爆，也帶來了大量的能源消耗，挖掘機節能特性的提高迫在眉睫，另外，由于挖掘機本身是一個多執行器系統，在挖掘機進行復合動作時，提高其操作性能也顯得尤為重要[1]。

挖掘機控制系統的研究

目前，主流挖掘機控制系統多為負載敏感控制系統以及正、負流量控制系統，根據回路中壓力補償閥位置的不同，負載敏感控制又可以劃分為閥前補償控制系統和閥后補償系統。

2.1 正流量控制系統特性分析

在正流量控制系統中，駕駛者通過操縱挖掘機手柄來驅動與之相連的壓力閥，壓力閥輸出的先導壓力（或者是電壓信號）分別和多路閥和主泵的變量機構相聯通，使得操縱桿可以驅動多路閥的換向和主泵排量的變化。之所以稱其為“正流量”，是因?yàn)椴倏v桿輸出的先導壓力越大，泵源的輸出流量越大，最終泵源的流量再經過多路閥的調節來驅動相應的執行器[2]。其原理圖如圖2所示，正流量控制方式是通過先導式的多路閥的調節作用來控制變量泵的排量，但是系統內梭閥組系統的結構十分復雜，因此會在一定程度上影響系統的響應速度。

2 “正流量”控制液壓系統原理圖

“負流量”控制液壓系統原理圖

2.2 負流量控制系統特性分析

如圖3所示，負流量控制在旁通油路上設置了一個節流閥,液壓油在節流閥前后出現壓差，這樣就可以反饋到變量機構來調節泵的排量。當每條支路的六通多路閥的閥芯均處于中位時，液壓油直接回到油箱中，控制油路的壓力升高，以此來促使泵的排量減小[3]。當控制先導壓力使某個或多個六通閥閥芯移動時，與執行器相連的閥芯開口慢慢增大，與油箱相連的閥芯開口慢慢減小，最終停止在一個確定位置。這一過程中，隨著控制油路壓力逐漸減小，泵的排量反而會慢慢增大，因此，該系統被稱為“負流量控制系統”。

2.3 負載敏感系統特性分析

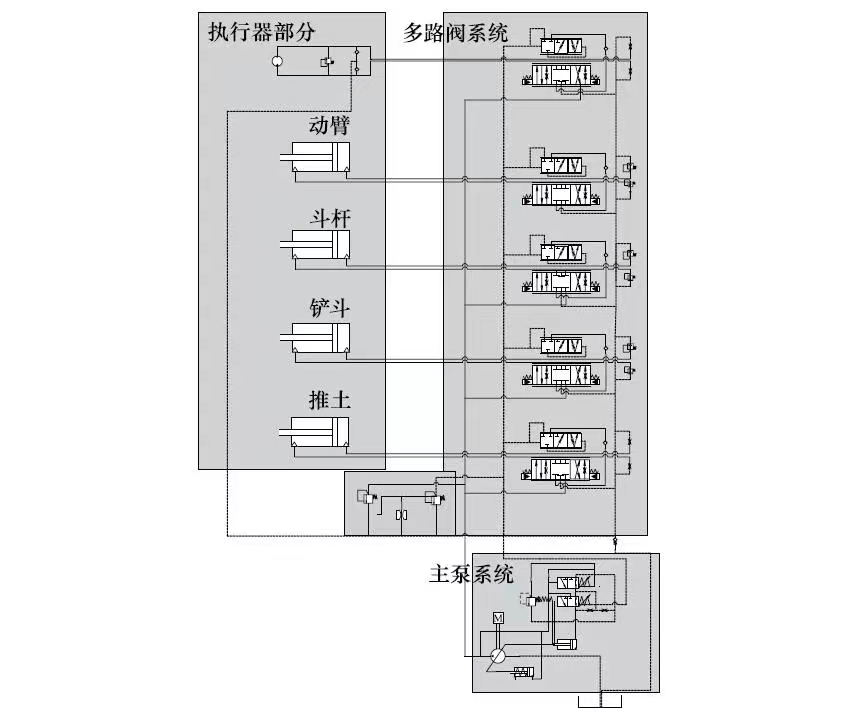

負載敏感技術主要針對的是液壓執行系統的流量控制。圖4為挖掘機應用負載敏感技術的液壓系統回路圖，該回路主要包含三個部分：主泵系統、多路閥系統以及執行器系統。主泵系統能夠接收?qǐng)?zhí)行器系統最大負載壓力的反饋，最大負載壓力是經過系統中的梭閥比較來獲得，最終油泵輸出相應的油源壓力來滿足最大負載壓力，多路閥系統中各條支路的壓力補償閥能夠自動補償支路主控閥兩端的壓力差[4]。

負載敏感液壓系統工作示意圖

負載敏感控制系統將保持主控制閥兩端的壓差穩定，其中值得注意的是該系統通過壓力補償將壓差設置為期望值并進行自動控制和調節，壓力調節的關鍵是壓力補償閥對節流閥兩端壓力的補償，使其不受液壓泵排量和負載壓力的變化而產生較大的波動。在負載敏感控制系統中，壓力補償閥分布在液壓系統中位置的不同，能夠使得整個液壓系統具有不同的控制特性，根據壓力補償閥分布在主控制閥的前后位置的不同，可以將負載敏感控制系統劃分為閥前壓力補償系統(LS)和閥后壓力補償系統（LUDV）[5]。

閥前壓力補償系統如圖5所示，如果分別令流向兩液壓缸的流量分別為Qv1和Qv2，那么通過對LS系統的分析可以得出分別流

兩執行器的流量分別為：

式中 C1,C2 —— 液壓流量系數；

ρ —— 油液的密度；

A1,A2 —— 閥口的開度。

1.負載敏感型變量泵 2.節流閥

3.壓力補償閥 4.梭閥

5.非對稱負載液壓缸 6.對稱液壓缸

5 LS控制系統原理圖

通過分析可以得出流向執行器的流量和主控制閥兩端的壓差Δp和閥口開度A有關，即：

Qv1=f(Δp1,A1)

Qv2=f(Δp2,A2) （2）

當液壓泵提供的流量不能滿足每條支路的執行器同時進行作業時，這樣會導致壓力補償閥無法正常工作，最終導致負載敏感控制系統將無法準確控制流向各負載回路的流量。系統回路中各個支路的負載壓力不同，如果負載壓力小，那么執行器的阻力就越小，最終導致油泵液壓油會優先流向負載壓力小的支路，負載壓力大的支路由于主控閥的壓力差過小，導致執行器的運動速度的減小直到不能進行工作，以至于無法滿足一些工程機械的要求[6]。

閥后壓力補償系統如圖6所示，分別設流向油缸的油量分別為Qv1和Qv2，那么通過對LUDV系統的分析可以得出分別流向兩執行器的流量分別為：

式中 C1,C2 —— 液壓流量系數；

ρ —— 油液的密度；

A1,A2 —— 閥口的開度。

1.負載敏感型變量泵 2.節流閥

3.壓力補償閥 4.梭閥

5.非對稱負載液壓缸 6.對稱液壓缸

6 LUDV控制系統原理圖

由于閥后補償?shù)挠吐方Y(jié)構特點，使得各個執行回路主控制閥的壓差相同，并且不會隨著負載壓力的改變而發生變化，即流入各個執行器的流量?jī)H僅與閥口開度有關。即：

Qv1=f(A1)

Qv2=f(A2)（4）

同樣，當液壓泵提供的流量不能滿足每條支路的執行器同時進行作業時，壓力補償閥不能進行有效的工作，這樣同樣導致支路主控閥的壓力Δp減小，但由于壓力補償閥中彈簧腔壓力p2不變，系統壓差Δp1和Δp2只是會相應地減小，各條支路的流量依舊只和換向閥開度相關。由于主控閥壓差的減小，所有負載回路流量將等比例的減少，但是不會導致最大負載執行器無法運動的結果。

由上述的分析可以得出，當挖掘機液壓系統的各個執行器均需要工作，而液壓泵供給的流量不足以滿足整個液壓系統的所需的流量時，閥后壓力補償相比于閥前壓力補償表現出了更優越的控制優勢，閥后壓力補償能夠等比例地相應減少對各支路流量的供應，而閥前補償只能滿足較小支路流量的供應，對于大流量支路無法進行流量供給，導致大流量支路無法正常執行工作[7]。

挖掘機常用各液壓系統比較分析

由表1可知，通過對挖掘機節能性、復合動作操作協調性、單執行器速度調整性、響應性能、成本等方面進行了比較分析，可以看出各個挖掘機控制系統有著他們各自的優缺點，所以在設計或生產挖掘機時，應當充分考慮以上各個控制系統的優缺點，同時還要考慮應用工況及市場推廣度等因素。

表1 挖掘機常用各液壓系統性能比較分析

結論

本文綜述了目前挖掘機普遍應用的液壓控制系統，分析了當前主要采用的正、負流量控制系統、LS以及LUDV控制系統，分析結果表明當前挖掘機液壓系統的研究主要聚焦在流量控制方式，未來挖掘機的液壓系統將越來越重視節能性和操縱性，因此，新型電液混合動力控制系統將隨著液壓系統與電子控制的有效結合，不斷推動著挖掘機的穩步發展。
